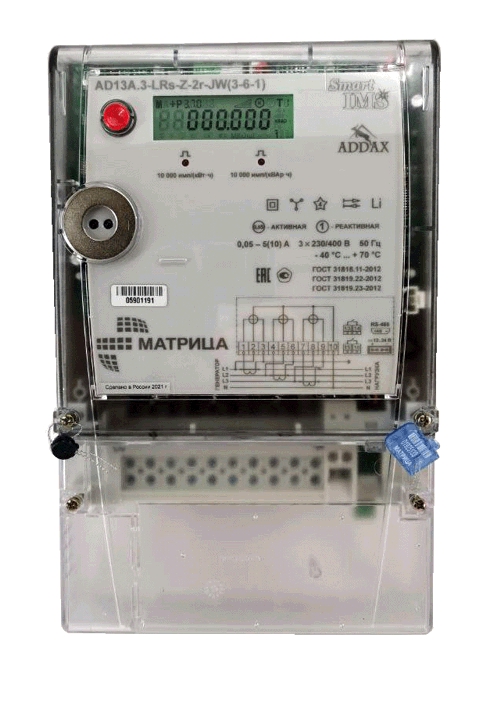

Счетчик электроэнергии AD13A.3-LRs-Z-2r-JW (3-6-1)

Класс точности:

- активная энергия

0,5S

- реактивная энергия

1

Количество направлений учета

экспорт, импорт

Постоянная счетчика:

- активная энергия

10 000 имп/(кВт∙ч)

- реактивная энергия

10 000 имп/(кВАр∙ч)

Чувствительность:

- активная энергия

0,005 А

- реактивная энергия

0,01 А

Самоход - не более одного импульса за время, для:
- активной (реактивной) энергии

8,7 (7,0) мин

Минимальный ток:

- активная энергия

0,05 А

- реактивная энергия

0,1 А

Номинальный ток

5 А

Максимальный ток

10 А

Номинальное напряжение и рабочий диапазон

3х230/400 В ± 20 %

Частота сети

50 Гц

Мощность, потребляемая каждой:

- параллельной цепью, не более

1,7 Вт (11 В∙А)

- последовательной цепью, не более

0,1 В∙А

Ток собственного потребления по фазам, не более

0,046 А

Напряжение внешнего источника постоянного тока

12 - 24 В

Мощность потребления от источника постоянного тока

не более 2 Вт

Коммуникационные интерфейсы

- PLC LV (силовая линия 0,4 кВ) для связи с УСПД RTR;
- RS-485 для связи с УСПД RTR или подключения дополнительного коммуникационного модуля;
- оптический порт для локального параметрирования

Датчики

вскрытия корпуса, вскрытия клеммника, датчик магнитного поля

Реле управления нагрузкой, дополнительное (сервисное), 2 шт.

- ток максимальный

5 А

- напряжение максимальное

277 В

- напряжение максимальное

100∙103

Число тарифов в расписании, не более

6

Число переключений между тарифами в сутки, не более

24

Погрешность часов в сутки при + 25 °С, не более

± 0,5 с/сут

Интервал между поверками

16 лет

Степень защиты оболочкой

IP54

Тип подключения

трансформаторного включения цепей тока

Сроки службы прибора учета:

- срок службы батарейки, не менее

16 лет

- средний срок службы, не менее

30 лет

- средняя наработка на отказ счетчика, не мене

230 000 ч

Габаритные размеры

(280×180×68) мм

Масса, не более

1,4 кг
