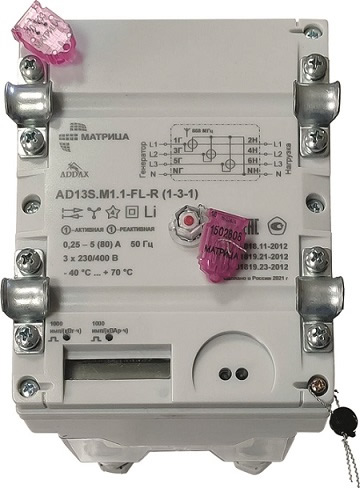

Счетчик электроэнергии AD13S.M1.1-FL-R (1-3-1)

Класс точности:

-активная энергия

1

-реактивная энергия

1

Количество направлений учета

экспорт, импорт

Постоянная счетчика:

-активная энергия

1 000 имп/(кВт∙ч)

-реактивная энергия

1 000 имп/(кВАр∙ч)

Чувствительность:
активная и реактивная энергия

0,02 (0,02) А

Самоход - не более одного импульса за время, для: активной (реактивной) энергии

10,9 (8,7) мин

Минимальный ток:
активная и реактивная энергии

0,25 (0,25) А

Базовый ток

5 А

Максимальный ток

80 А

Номинальное напряжение и рабочий диапазон

3х230/400 В ± 20 %

Номинальная частота сети

50 Гц

Мощность, потребляемая каждой:

- параллельной цепью, не более

1,2 Вт (11 В∙А)

- последовательной цепью, не более

0,1 В∙А

Ток собственного потребления по фазам, не более

0,046 А

Резервное автономное питание

литиевая батарея 3,6 В внутри корпуса

Коммуникационные интерфейсы

- PLC LV (силовая линия 0,4 кВ) для связи с УСПД RTR;
- радиомодем 868 МГц для связи с УСПД RTR (альтернатива каналу PLC LV), а также для связи с CIU8.B-2-1;
- оптический порт для локального параметрирования

Датчики

- вскрытия корпуса;
- вскрытия клеммника;
- датчик магнитного поля;
- датчик высокочастотного электромагнитного воздействия;
- датчик тока в цепи нейтрали

Реле управления нагрузкой, основное (3 независимых реле):

-номинальный ток контактной группы

80 А

-максимальный ток контактной группы

100A

-коммутационная износостойкость

10∙103

Кнопка блокировки управления основным реле

двухпозиционная с фиксацией, пломбируемая

Число тарифов в расписании, не более

6

Число переключений между тарифами в сутки, не более

12

Точность хода часов в сутки при + 25 °С, не хуже

± 0,5 с/сутки

Точность хода часов в диапазоне от - 40 °С до + 70 °С, не хуже

± 5,0 с/сутки

Интервал между поверками

16 лет

Степень защиты оболочкой

IP65

Тип подключения

непосредственного включения

Сроки службы прибора учета:

-срок службы батарейки, не менее

16 лет

-средний срок службы, не менее

30 лет

-средняя наработка на отказ счетчика, не менее

230 000 ч

Габаритные размеры

(165×134×170) мм

Масса, не более:

-комплект счетчика без дисплея CIU8.B-2-1

1,92 кг

-комплект счетчика с дисплеем CIU8.B-2-1

2,04 кг
