CE308 C36.746.OGR1.QYDUVFZ GB01 SPDS

Описание

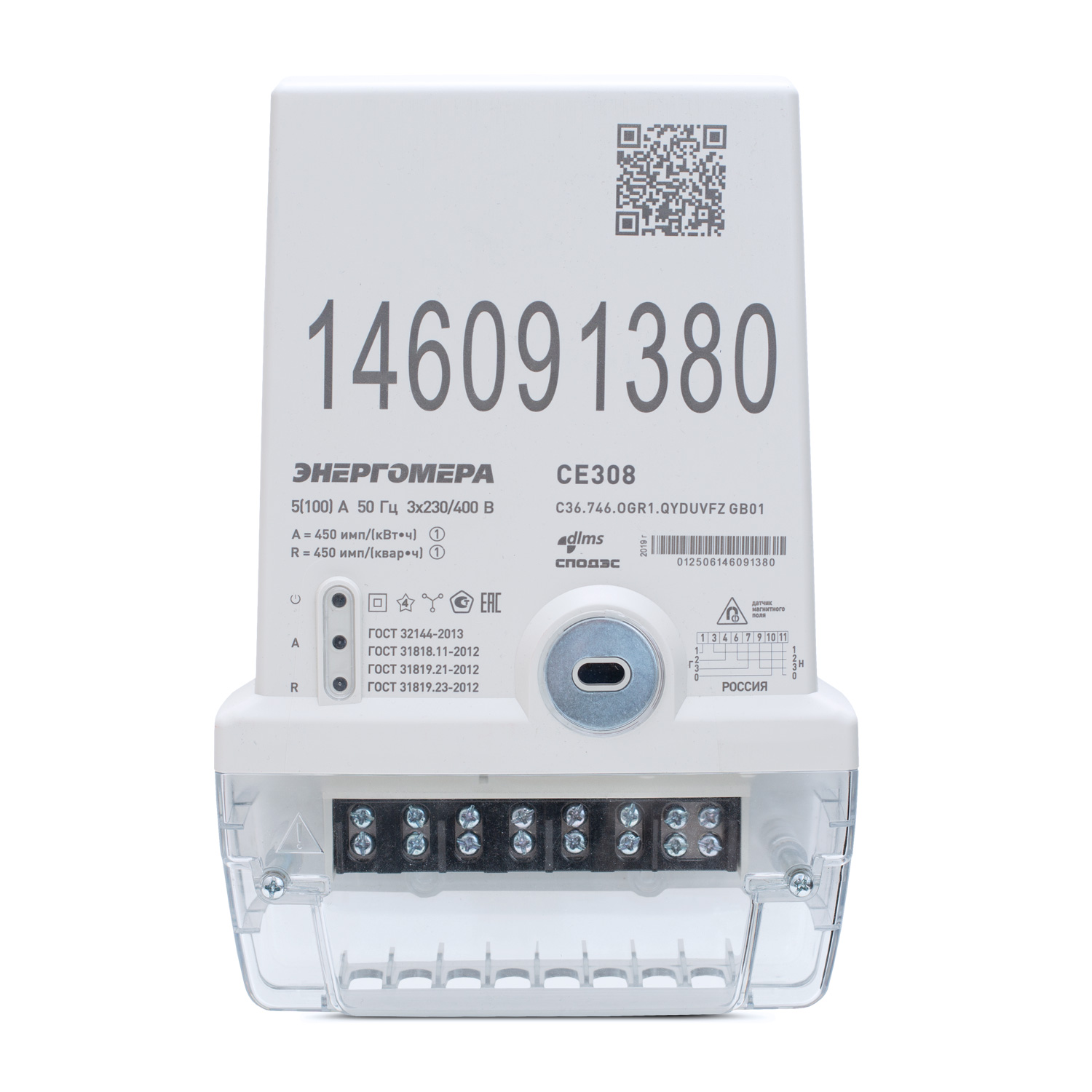

Счетчик электрической энергии трехфазный многофункциональный CE308 C36.746.OGR1.QYDUVFZ GB01 SPDS

Многофункциональный трехфазный счетчик электроэнергии трансформаторного или непосредственного включения. Полностью соответствует требованиям ПП РФ №890 от 19.06.2020 к приборам учета электроэнергии. Счетчик максимально защищен от хищений электроэнергии и используется в составе АСКУЭ для передачи измеренных параметров в диспетчерский пункт по контролю, учету и распределению электрической энергии.

Описание для всей серии CE308 C36:

• ГОСТ 31818.11-2012
• ГОСТ 31819.21-2012
• ГОСТ 31819.23-2012
• ГОСТ 32144-2013
• ГОСТ 30804.4.30-2013
• Сертифицирован и внесен в Государственный реестр средств измерений РФ.
• Соответствует требования технического регламента Таможенного Союза (маркирован единым знаком обращения продукции на рынке ТС).

Особенности счетчика

• Установка счетчика на опоре без дополнительной защиты.
• Наличие каналов связи:
  • оптический интерфейс, предназначенный для локального считывания данных;
  • радиоинтерфейс 2,4 ГГц - предназначен для обмена данным с устройством считывания счетчиков CE901 BU-03;
  • PLC или GSM/GPRS - предназначены для работы счетчика в системе АСКУЭ.
• Встроенное реле управления нагрузкой потребителя.

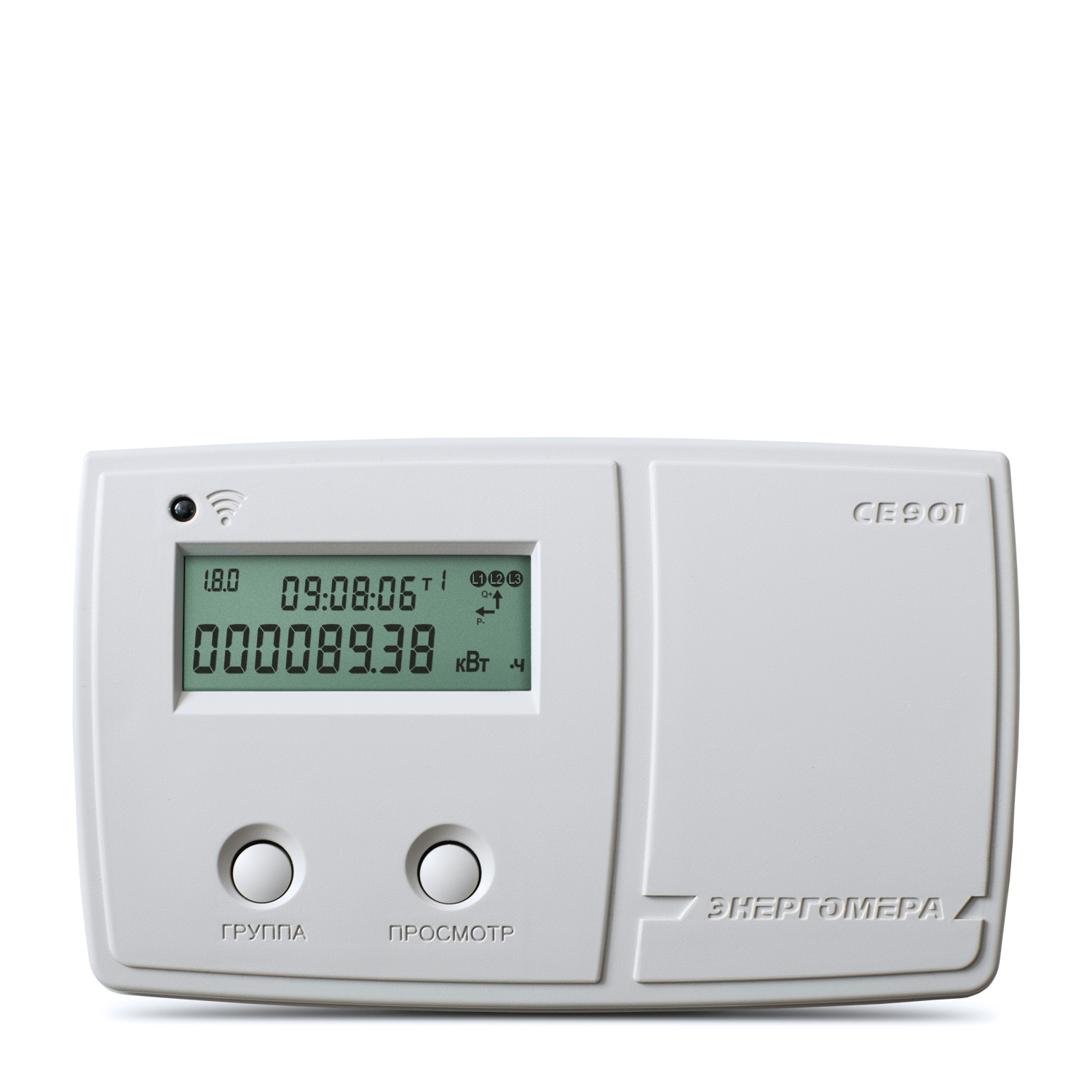

• Устройство считывания счетчиков CE901 BU-03.
• Контроль вскрытия крышки зажимов и кожуха.
• Контроль воздействий магнитным полем

Характеристики надежности

• Средняя наработка на отказ - 220000 (400000¹) часов.
• Межповерочный интервал - 16 лет.
• Средний срок службы - 30 (40¹) лет.
• Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска.

       ¹ - для приборов учета, произведенных с 01.06.2023 г.

Функциональные возможности

• Имеет выносное индикаторное устройство, предназначенное для считывания данных с измерительного блока. Поставляется в комплекте счетчика СЕ308 или по отдельному заказу и выполняет функции считывания информации с измерительного блока счетчика по цифровому каналу связи;
• Счетчик измеряет, параметры сети и отображает на индикаторном устройстве значения:
  • Текущее значение тока;
  • Текущее значение напряжения;
  • Текущее значение частоты сети;
  • Текущее значение мощности;
• Поддержка протокола обмена IEC 62056 СПОДЭС/DLMS.
• Исполнения с модулем связи PLC G3 или GSM/GPRS.
• Измерение показателей качества электроэнергии по классу «S»:
  • положительное и отрицательное отклонение напряжения;
  • отклонение частоты сети;
  • длительность и глубина провала напряжения;
  • длительность и максимальное значение перенапряжения;
  • перерывы электроснабжения.
• Измерение параметров сети:
  • частоты напряжения;
  • токов;
  • напряжений;
  • углов между током и напряжением;
  • коэффициентов мощности;
  • активной мощности;
  • реактивной мощности;
  • полной мощности.
• Защита информации.
• Защита от несанкционированного вскрытия (электронные пломбы).
• Датчик магнитного поля.
• Датчик температуры.
• Журналы событий.
• Ведение журналов события с учетом времени нарушений, в том числе:
  • Журнал событий счетчика;
  • Журнал изменения настроек.
• Ведение ретроспективы учета:
  • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене суток.
  • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене месяцев (с программируемой датой окончания расчетного периода).
  • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене лет.
  • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии по событиям или команде.
• Ведение профиля нагрузки, с возможностью настройки типа сохраняемых параметров и времени усреднения.
• Анализ качества электроэнергии.
• Контроль потребляемой активной мощности.
• Контроль потребляемой «мгновенной мощности».
• Контроль потребления активной энергии.
• Контроль напряжения питающей сети.
• Контроль частоты сети.
• Сигнализация по интерфейсу.
• Самодиагностика.
• Механизм гибкой настройки реакции на события, возникающие в счетчике.
• отображение информации на ЖКИ индикаторного устройства считывания счетчиков сопровождаемое кодами OBIS;
• Управление нагрузкой потребителя по заданному расписанию.
