Описание

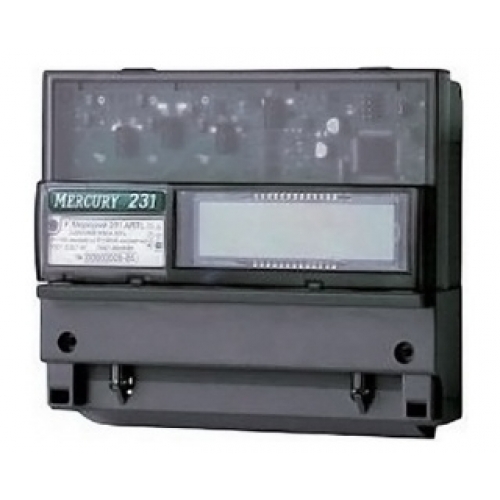

Описание Меркурий 231 АT-01i:
Счетчики электроэнергии предназначены для учета активной электрической энергии в одном направлении по 4-м тарифам в четырёхпроводной сети переменного тока и работают как автономно, так и в составе АИИС "Меркурий-Энергоучёт" и других.
За счет компактного размера, надежности и простоты подключения наиболее популярны при установке в частные дома.
Базовые функции :
Счётчики обеспечивает измерение, учёт, хранение, вывод на ЖК-индикатор и передачу по интерфейсу IrDA следующей информации
количества учтённой активной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам:
всего от сброса показаний
-
- за текущие сутки
- за предыдущие сутки
- за текущий месяц
- за каждый из 11 предыдущих месяцев
- за текущий год
- за предыдущий год
Тарификатор счётчика обеспечивает возможность учёта электроэнергии по от 1 до 4 тарифам в 16 временных зонах суток.
По умолчанию запрограммирован на 2 тарифа.
Дополнительно счётчик обеспечивает измерение, вывод на ЖК-индикатор и передачу по по интерфейсу IrDA следующих параметров электросети:
- мгновенных значений активной мощности по каждой фазе и по сумме фаз;
- действующих значений фазных токов, напряжений, углов между фазными напряжениями
- частоты сети
- коэффициентов мощности по каждой фазе и по сумме фаз
Возможен контроль и управление нагрузкой через телеметрический выход внешними цепями коммутации для ограничения\отключения нагрузки потребителя при превышении установленных лимитов по энергии или мощности.
Наличие журнала событий (кольцевого по 10 записей на каждое событие) в котором фиксируются:
- время включения выключения счётчика
- время пропадания / появления фаз 1,2,3
- время вскрытия / закрытия прибора
- время коррекции тарифного расписания
- время превышения установленных лимитов энергии и мощности...
Технические особенности Меркурия 231 AT-01i:
- класс точности 1,0;
- интерфейсы: IrDA;
- Измерение мощности, токов, напряжений, частоты, cos;
- многофункциональный гальванически развязанный импульсный выход;
- cчётчики функционируют в режиме суммирования фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика;
- cчётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей;
- автоматическая самодиагностика с индикацией ошибок;
- управление нагрузкой через внешние цепи коммутации (УЗО);
- электронная пломба;
- крепление на DIN-рейку;
Счётчики отображают на ЖК-индикаторе:
- значение потреблённой активной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч;
- фазное напряжение и ток в каждой фазе;
- измеренное значение активной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам;
- коэффициент мощности по каждой фазе и суммарный по трем фазам;
- углы между фазными напряжениями;
- частоту сети;
- текущее время и дату;
Основные технические характеристики счетчика Меркурий 231 АТ-01i:
- Класс точности - 1
- Номинальное напряжение, В 3*230/400
- Номинальный (максимальный) ток, А - 5(60)
- Максимальное количество тарифов - 4
- Максимальное количество тарифных сезонов (месяцев) - 12
- Скорость обмена данных через инфракракрасный порт, бит/секунду - 9600
- Сохранность данных постоянной информации при перерывах питания - 40 лет
- Сохранность данных оперативной информации при перерывах питания - 10 лет
- Диапазон температур, °С от -40 до +55
- Межповерочный интервал 10 лет
- Масса не более 0,8кг
- Габариты (длина, ширина, высота), мм 142*157*65
- Гарантия производителя 3 года
