Описание
Счетчик многотарифный, при необходимости программируем в 1 тариф.

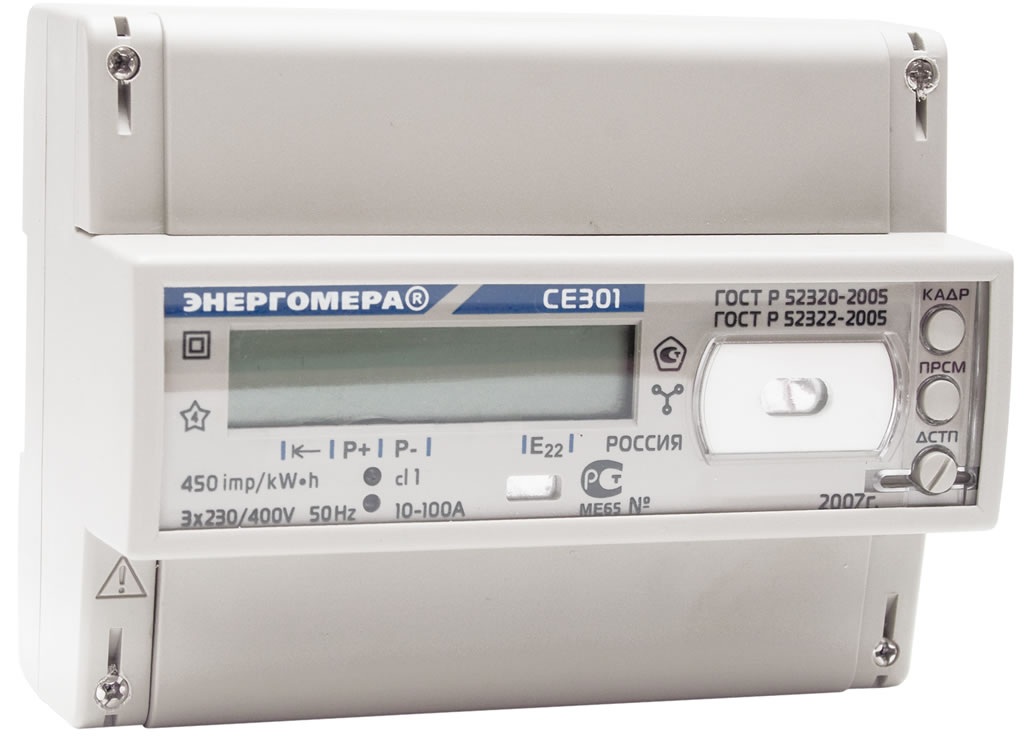

Трехфазный многофункциональный электросчетчик серии «СЕ».
Устанавливается на din-рейку и в щиток.
Осуществляет измерение электрической энергии в трехфазных четырехпроводных цепях переменного тока.
Возможна интеграция счетчика CE-301 R33 145 jaz в системы АСКУЭ.
Особенности электросчетчика СЕ-301:
- Электронная пломба.
- Наличие ИК-порта IrDA1.0 и оптического интерфейса.
- Малое собственное энергопотребление.
- Интерфейс EIA485.
- Устойчивость к климатическим, механическим и электромагнитным воздействиям.
Характеристики надежности:
- Минимальная наработка на отказ — 160 000 часов.
- Межповерочный интервал — 10 лет.
- Средний срок службы — 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.
Функциональные возможности СЕ 301 r33 145jaz
Счетчик обеспечивает учет и вывод на индикацию:
- количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец месяца и за 12 предыдущих месяцев;
- количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец суток за 45 суток;
- графиков активных мощностей (потребления), усредненных на заданном интервале времени 30 минут не менее 60 суток; значение активной мощности усредненное за прошедший трехминутный интервал;
- максимальное значение активной мощности, усредненное на 30-минутном интервале, за текущий и 12 прошедших месяцев раздельно по четырем тарифам.
Счетчик измеряет и показывает:
- среднеквадратические значения фазных напряжений и токов;
- активную мощность.
Счетчик обеспечивает задание следующих параметров:
- текущего времени и даты;
- разрешение перехода на «летнее» время (с заданием месяцев перехода на «зимнее», «летнее» время);
- до 12 дат начала сезона;
- до 12 зон суточного графика тарификации и до 36 графиков тарификации;
- до 32-х исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
- коэффициентов трансформации тока и напряжения;
- лимитов по потреблению и мощности с процентом превышения для работы сигнализации по каждому тарифу.
Счетчик СЕ 301 обеспечивает:
- Возможность ручной коррекции хода часов ± 30 с/сут один раз в сутки. Точность хода встроенных часов 0,5 сек/сутки.
- Сохранение расчетных показателей и констант пользователя не менее 16 лет, а ход часов и ведение календаря — не менее 10 лет при отсутствии внешнего питающего напряжения.
- Фиксацию 20 последних корректировок времени, изменения уставок временных тарифных зон и перепрограммирования метрологических характеристик счетчика.
- Фиксацию 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений.
- Точность измерений при изменении направления тока в фазной токовой цепи.
- Управления нагрузкой с использованием УЗО (или внешнего коммутационного аппарата) по команде диспетчера с индикацией режима отключения.
- Защиту памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
- Индикацию данных на ЖКИ индикаторе с заданной периодичностью (Т=5-255 сек. ) или пролистывание с помощью элементов управления (кнопки) на лицевой панели.
- Питание как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв 0).
- Возможность автоматической калибровки и поверки всех измеряемых и учитываемых параметров с использованием цифровых интерфейсов.
- Приведения всех данных по энергии и мощности к первичным значениям с учетом коэффициентов измерительных трансформаторов.
- Сигнализацию об отклонении от лимитов по мощности и потреблению.
