Описание

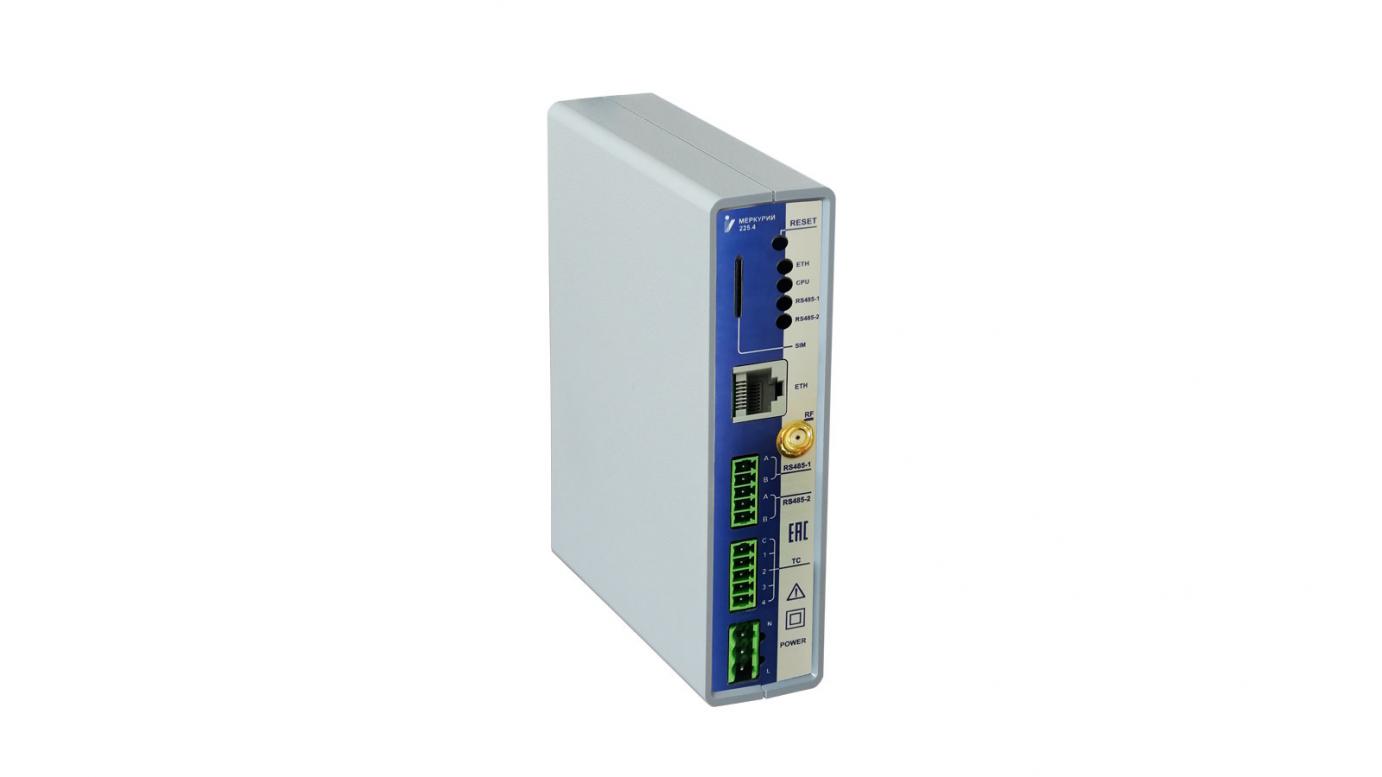

Контроллер Меркурий 225.4 в исполнении RRGxEK1 / RREK2 решает задачи технического и коммерческого учета электроэнергии, аварийного контроля, телемеханики. Контроллер используется для работы на трансформаторных подстанциях и трансформаторных пунктах распределительных сетей:
- в составе систем: АСУ ТП, АСТУЭ, телеметрии, АИИС КУЭ, СДТУ
- в автономном режиме
- в составе систем локальной автоматизации
Контроллер применяется для удаленного чтения данных счетчиков электрической энергии, MODBUS устройств, считывания показаний и состояния датчиков, трансляции команд управления, подачи команд управления. Может работать в режимах MODBUS RTU Slave, MODBUS RTU Master.
Схема применения в составе АС:
Технические характеристики
| Максимальное количество опрашиваемых счетчиков электроэнергии и измерительных приборов, шт | 256 |
| Рекомендуемое количество счетчиков электроэнергии и измерительных приборов для опроса по одной линии RS485 без использования повторителей, шт | 32 |
| Независимые гальванически изолированные порты RS-485, шт | 2 |
| Поддерживаемая скорость передачи данных по интерфейсам RS485, бит/с | от 1 200 до 115 200 |
| Порт Ethernet 10/100 Mbit/s, шт | 1 |
| Гальванические изолированные дискретные входы, шт | 4 |
| Параметры дискретных входов: | |
| • максимальный ток опроса датчиков дискретных входов, мА на канал | 5 |
| • напряжение опроса датчиков дискретных входов, В, общий провод положительный | 24 |
| Гальванически изолированные выходы телеуправления, шт | 2 |
| Коммутационная способность выходов телеуправления: | |
| • переменный ток, А | 3 |
| • переменное напряжение, В | 250 |
| • время переключения, мс, не более | 8 |
| Встроенный GSM (GPRS/3G/LTE) модем | есть |
| Точность синхронизации часов реального времени, мс | ±1 |
| Номинальное напряжение сети переменного тока, В | 230 |
| Диапазон рабочих температур, °С | от —40 до +70 |
| Габаритные размеры, мм | 148.5×116.5×35 |
Модификации контроллеров, доступных для заказа:
| Модификация | Интерфейсы, каналы |
|---|---|
| Меркурий 225.4 RRG4EK1 | RS485 (2), LTE, ETHERNET, 4 канала дискретного ввода |
| Меркурий 225.4 RREK2 | RS485 (2), ETHERNET, 4 канала дискретного ввода, 2 канала дискретного вывода |
