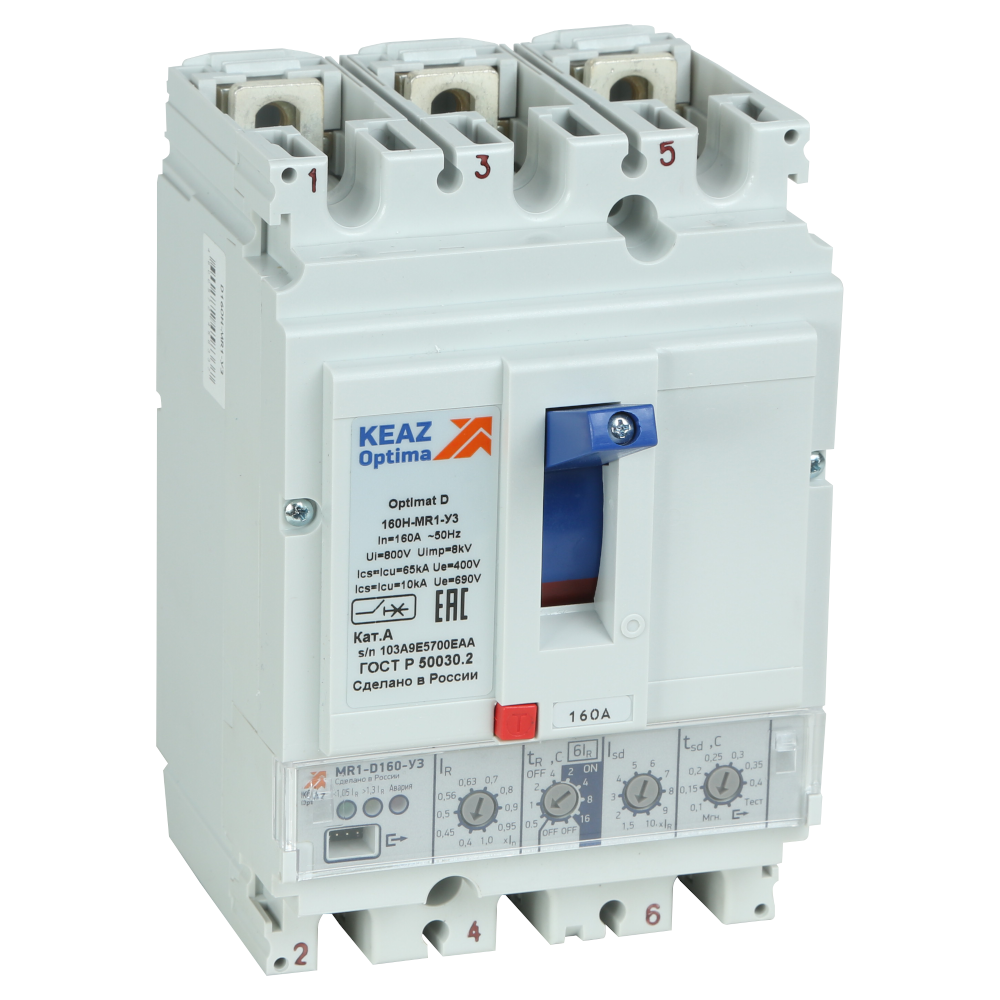

OptiMat D Автоматический выключатель КЭАЗ

Описание

Автоматические выключатели OptiMat D - новая разработка КЭАЗ для защиты кабелей, оборудования от простого до сложного уровня управления до 1600 А с использованием микропроцессорных и термомагнитных регулируемых расцепителей.

Выключатели м микропроцессорными расцепителями нового поколения позволяют измерять и анализировать основные параметры сети.

Доступные и функциональные выключатели с термомагнитными регулируемыми расцепителями обеспечивают возможность точной настройки защиты.

Широкий выбор аксессуаров удовлетворяет всем возможным требованиям различных применений.

Оптимальное количество компонентов OptiMat D позволяет реализовать любые технические решения в кратчайшие сроки при помощи трех типоразмеров:

• OptiMat D100 - номинальный ток (Iн) 100 А с микропроцессорным расцепителем
• OptiMat D160 - номинальный ток (Iн) 160 А с микропроцессорным расцепителем
• OptiMat D250 - номинальный ток (Iн) 250 А с микропроцессорным расцепителем и от 16 до 250 А с тероммагнитным регулируемым расцепителем.
• OptiMat D400 - номинальный ток (Iн) 400 А с микропроцессорным расцепителем
• OptiMat D630 - номинальный ток (Iн) 630 А с микропроцессорным расцепителем и от 320 до 630 А с тероммагнитным регулируемым расцепителем.
• OptiMat D1000 - номинальный ток (Iн) 1000 А с микропроцессорным расцепителем
• OptiMat D1600 - номинальный ток (Iн) 1600 А с микропроцессорным расцепителем

Предельная отключающая/коммутационная способность при 380÷415В переменного тока частотой 50 Гц Icu:

• от 25 до 65 кА для OptiMat D100, D160, D250,
• от 40 до 65 кА для OptiMat D400 и D630;
• от 50 до 85 кА для OptiMat D1000 и D1600.

Преимущества серии:

Функциональные термомагнитные регулируемые расцепители

• Регулируемые уставки теплового расцепителя от 0,7 до 1,0 In.
• Регулируемые уставки расцепителя тока в зоне короткого замыкания 5-10 In
• Широкий диапазон температур эксплуатации от - 60 до +70°С

Интеллектуальные микропроцессорные расцепители

• Обеспечение всех необходимых видов защит;
• Разнообразие выбора настроек нужных пользователю;
• Удобство настройки параметров и контроля состояния сети с ЖК-дисплеем (для OptiMat D400, D630, D1000, D1600);
• Высокая точность измерения параметров сети и ведение журнала событий;
• Индикаторы работоспособности и причины срабатывания;
• Реализация полной селективности со всей линейкой выключателей OptiMat.
• Температура эксплуатации от -40°С до +70°С соответствующая российским условиям (У3).

Мостиковая контактная система роторного типа

• Мгновенное отключение токов короткого замыкания;
• Уменьшение износа главных контактов;
• Увеличение срока службы выключателя;
• Обеспечение коммутации больших токов.

Электромагнитная совместимость

• Устойчивость к коммутационным перенапряжениям в цепях;
• Стойкость к перенапряжениям, вызванным атмосферными и радиочастотными помехами.

Функция токоограничения

• Увеличение срока службы электроустановок и кабельных линий;
• Снижение опасности дефоpмиpования или нарушения целостности контактных соединений и сборных шин;
• Уменьшение помех, воздействующих на измеpительные пpибоpы, pасположенные поблизости;
• Снижение затрат на коммутационные аппараты и распределительные шкафы за счет каскадного соединения.

Выключатели автоматические OptiMat D включены в:

• Единый реестр российской радиоэлектронной продукции (в соотв. с постановлением Правительства Российской Федерации от 10 июля 2019 г. № 878)
• Реестр производителей отечественной продукции
• Реестр отечественной продукции

Представленные в каталоге автоматические выключатели КЭАЗ защищают электроцепи от токов короткого замыкания и перегрузки. Они выпускаются в широком ассортименте и адаптированы к российским условиям. Характеристики изделий полностью соответствуют требованиям отраслевых стандартов.

Модельный ряд включает различные аппараты:

• на номинальные токи In от 16 до 250 А;
• с частотой тока 50 Гц.

Количество полюсов — 3.

Для этой серии опционально доступны исполнения с ручным приводом. В ассортименте есть изделия как с тепловым и электромагнитным, так и с электронным расцепителем.

Изделия выпускаются для различных климатических условий, есть исполнения У3, УХЛ3. Представлены модели для разных отраслей, в том числе с приемками АЭС, Речного и Морского регистров.

Аппараты предусматривают переднее подключение внешних проводников. Вид монтажа — стационарный с креплением на панели.

Для выключателей с микропроцессорным расцепителем

OptiMat DXXX Х₁ - MR1 – У3

Для выключателей с термомагнитным регулируемым расцепителем

OptiMat DXXX Х₁ - TM Х₂ Х₃ Х₄ – У3
