Автоматический выключатель ВА50-45Про (Протон Nord)завод Контактор

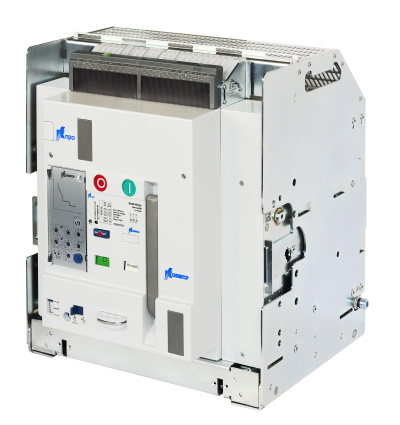

Автоматические выключатели ПРОТОН Nord (ВА50-45Про) на токи до 5000 А
Описание
Автоматические выключатели ПРОТОН Nord (ВА50-45Про) на токи до 5000 А предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения и рассчитаны для эксплуатации в электроустановках на номинальное напряжение 690 В переменного тока частотой 50/60 Гц.
Выключатели разработаны специально для эксплуатации в климатических условиях северной части России при температуре до минус 50 градусов Цельсия. Используются в экстремальных обстоятельствах, где требуется высокая надежность.
Протон Nord прошел испытания в лабораториях ИЦЭО в АО «Контактор» в г. Ульяновске и в испытательном центре на итальянском заводе группы Легран в Бергамо
| Согласно МЭК 60947-2 | ПРОТОН 25 | ПРОТОН 40 | ПРОТОН 63 | ||
| Число полюсов | 3P | ||||
| Номинальный ток In, A | 630; 800; 1000; 1250; 1600; 2000; 2500 | 3200; 4000 | 630; 800; 1000; 1250; 1600; 2000; 2500; 3200; 4000 | 5000; 6300 | |
| Номинальное напряжение изоляции Ui, В | 1000 | ||||
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 12 | ||||
| Номинальное рабочее напряжение при 50/60 Гц Ue, В | 690 | ||||
| Габарит | 1 | 2 | 2 | 3 | |
| Номинальная предельная наибольшая отключающая способность Icu,кА | ~230 В | 65 | 65 | 100 | 100 |
| ~415 В | 65 | 65 | 100 | 100 | |
| ~500 В | 65 | 65 | 100 | 100 | |
| ~600 В | 60 | 60 | 75 | 75 | |
| ~690 В | 55 | 55 | 65 | 65 | |
| Номинальная рабочая наибольшая отключающая способность Ics, % Icu | 100 | 100 | 100 | 100 | |
| Номинальная наибольшая включающая способность Icm, кА | ~230 В | 143 | 143 | 220 | 220 |
| ~415 В | 143 | 143 | 220 | 220 | |
| ~500 В | 143 | 143 | 220 | 220 | |
| ~600 В | 132 | 143 | 165 | 165 | |
| ~690 В | 121 | 143 | 143 | 143 | |
| Номинальный кратковременно выдерживаемый ток (t=1 с) Icw, кА | ~230 В | 65 | 65 | 85 | 100 |
| ~415 В | 65 | 65 | 85 | 100 | |
| ~500 В | 65 | 65 | 85 | 100 | |
| ~600 В | 60 | 65 | 75 | 75 | |
| ~690 В | 55 | 65 | 65 | 65 | |
| Наибольшая отключающая способность в режиме IT Isu/lit, кА | ~230 В | 30 | 48 | 48 | 75,6 |
| ~415 В | 30 | 48 | 48 | 75,6 | |
| Категория применения | B | ||||
| Пригодность к разъединению | да | ||||
| Износостойкость (кол. коммутационных циклов) | Механическая | 10000 | 5000 | ||
| Электрическая | 5000 | 2500 | |||
| Время размыкания, мс | 15 | ||||
| Время замыкания, мс | 30 | ||||
