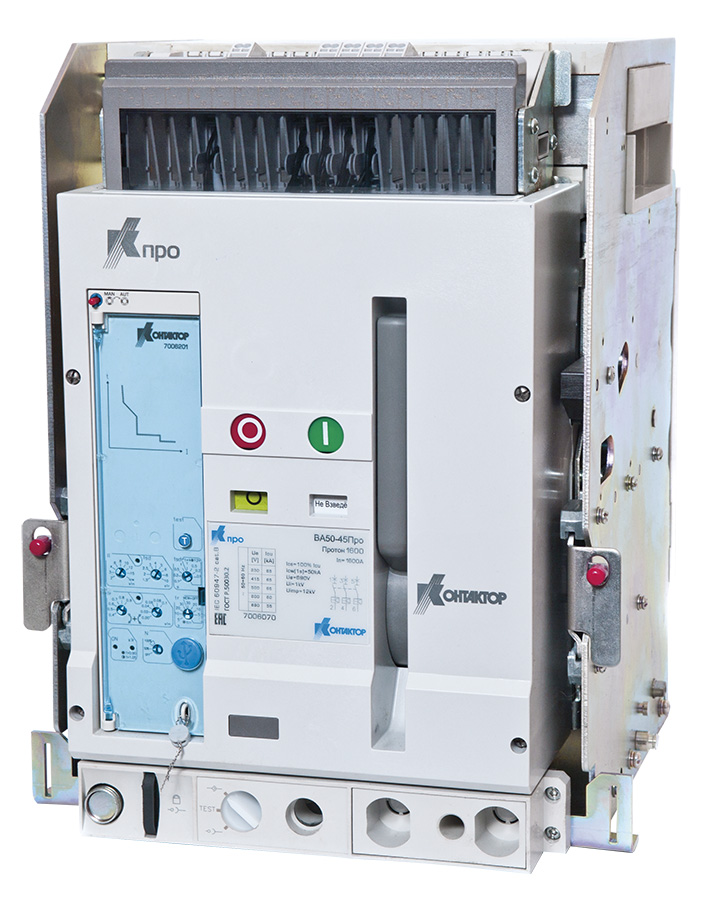

ПРОТОН 16 (ВА50-45Про) на токи до 1600 А - это компактный автоматический выключатель
Описание
ПРОТОН 16 (ВА50-45Про) на токи до 1600 А - это компактный автоматический выключатель с высокой эффективностью работы для проектов с низкой бюджетной стоимостью. Предназначен для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения.
Рассчитан для эксплуатации в электроустановках на номинальное напряжение 690 В переменного тока частотой 50/60 Гц.
Аппарат дополняется комплектом аксессуаров – независимый расцепитель, включающая катушка, расцепитель минимального напряжения, моторный привод для взвода пружины.
ПРОТОН 16 на токи до 1600 А имеет стационарное и выдвижное исполнения.
| ХАРАКТЕРИСТИКИ | ЗНАЧЕНИЯ | |
|---|---|---|
| Согласно МЭК 60947-2 | ПРОТОН 16 | |
| Число полюсов | 3P | |
| Номинальный ток In, A | 630; 800; 1000; 1250; 1600 | |
| Номинальное напряжение изоляции Ui, В | 1000 | |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 12 | |
| Номинальное рабочее напряжение | при 50/60 Гц Ue, В | 690 |
| Габарит | 4 | |
| Номинальная предельная наибольшая отключающая способность Icu, кА | ~230 В | 50 |
| ~415 В | 50 | |
| ~500 В | 50 | |
| ~600 В | 42 | |
| ~690 В | 42 | |
| Номинальная рабочая наибольшая отключающая способность Ics, % Icu | 100 | |
| Номинальная наибольшая включающая способность Icm, кА | ~230 В | 105 |
| ~415 В | 105 | |
| ~500 В | 105 | |
| ~600 В | 88 | |
| ~690 В | 88 | |
| Номинальный кратковременно выдерживаемый ток (t = 1 с) Icw, кА | ~230 В | 50 |
| ~415 В | 50 | |
| ~500 В | 50 | |
| ~600 В | 42 | |
| ~690 В | 42 | |
| Наибольшая отключающая способность в режиме IT Isu/lit, кА | ~230 В | - |
| ~415 В | - | |
| Категория применения | B | |
| Пригодность к разъединению | да | |
| Износостойкость, количество коммутационных циклов | механическая | 10000 |
| электрическая | 3000 | |
| Время отключения, мс | 15 | |
| Время включения, мс | 30 | |
| Температура воздуха при эксплуатации, °С | -25 ... +70 | |
| Размеры выключателей | ||
| Стационарное исполнение | ||
| Ширина, мм | 254 | |
| Глубина, мм | 203 | |
| Высота, мм | 321 | |
| Выдвижное исполнение | ||
| Ширина, мм | 282 | |
| Глубина, мм | 306 | |
| Высота, мм | 352 | |
| Масса выключателей | ||
| Стационарное исполнение, кг | 20 | |
| Выдвижное исполнение, кг | 42 | |
