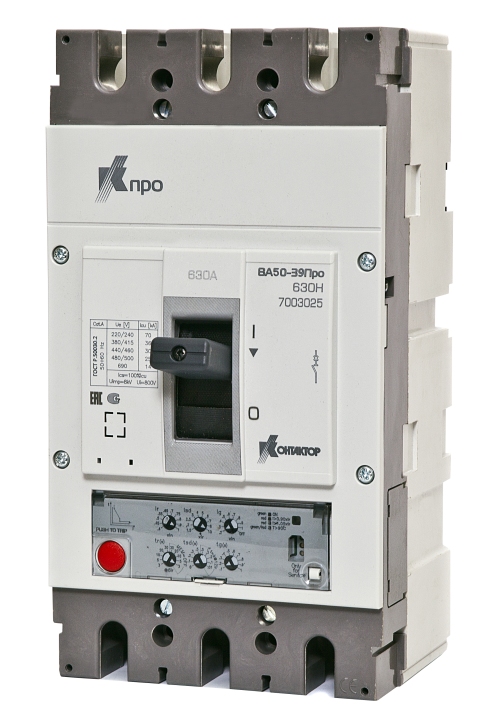

ВА50-39Про Автоматический выключатель завод Контактор
Описание
Автоматический выключатель серии ВА50-39Про на токи от 250 до 630 А предназначен для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, недопустимых снижениях напряжения, а также для нечастых оперативных включений и отключений электрических цепей.
Рассчитан на эксплуатацию в электроустановках с номинальным напряжением до 690 В переменного тока частоты 50/60 Гц.
Отличается высокой безопасностью, традиционным качеством и современными конструкторскими решениями в сочетании с компактностью. Имеются исполнения с электронным и термомагнитными расцепителями.
Уставки термомагнитных расцепителей также являются регулируемыми.
Отличительные особенности автоматических выключателей - адаптация к современным условиям, улучшенная эргономика, унифицированные аксессуары.
|
ВА50-39ПРО ДО 630А |
||||
|---|---|---|---|---|
| Тип коммутационной способности | Н | П | ||
| Число полюсов | 3 | |||
| Номинальный ток выключателя In, А | 250, 320, 400, 500, 630 | |||
| Номинальное напряжение изоляции Ui, В | 690 | |||
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 8 | |||
| Номинальное рабочее напряжение Ue, В при 50/60 Гц | 690 | |||
| Номинальная предельная наибольшая отключающая способность Icu, кА | 230 В | 60 | 100 | |
| 400 В | 36 | 70 | ||
| 400 В | 30 | 60 | ||
| 500 В | 25 | 40 | ||
| 600 В | 20 | 25 | ||
| 690 В | 16 | 20 | ||
| Номинальная предельная наибольшая отключающая способность Ics, в % к Icu | 100 | 75 | ||
| Износостойкость, циклов ВО (включения/отключения) | механическая | 15 000 | ||
| электрическая при I=In | 5 000 | |||
| Категория применения | A | |||
| Тип максимального расцепителя | тепловой | + | ||
| электромагнитный | + | |||
