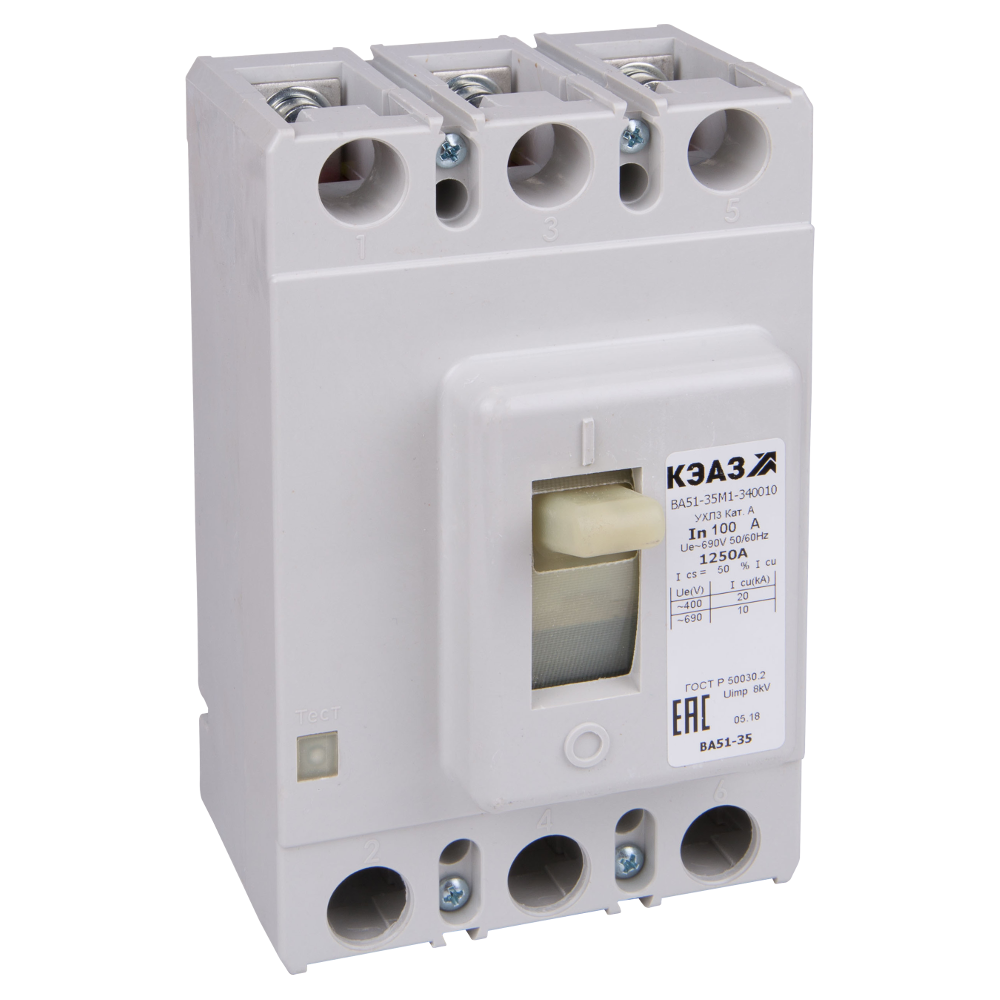

ВА51-35 Автоматический выключатель КЭАЗ
выключатели в литом корпусе на токи от 16А до 400А
Описание
Трехполюсные автоматические выключатели КЭАЗ типа ВА 51-35 предназначены для применения в электрических цепях с напряжением 440 постоянного / 690 В переменного тока частотой 50 и 60 Гц, их защиты от токов короткого замыкания, токов перегрузки, а также для нечастых оперативных включений и отключений.
Преимущества:
- Номинальные токи выключателей до 400 А
- Широкий диапазон уставок электромагнитных расцепителей
- Отключающая способность – до 20 кА.(при 400В)
- Независимый расцепитель (НР)
- Вспомогательные контакты (ВК)
- Электромагнитный привод (ЭП)
- Кнопка тестирования механизма свободного расцепления
- Устройство запирания выключателя в положении "отключено"
- Ручной дистанционный привод для оперирования через дверь
- Комплекты зажимов, клемные крышки, межполюсные перегородки
- Комплект расширительных выводов
ВА51-35МХ-Х1Х2Х3Х4Х5Х6-Х7…А- Х8…-Х9…-Х10…-Х11-Х12…-УХЛ3-КЭАЗ
| Часть наименования | Расшифровка | ||||||||||||||||||||||
| ВА51-35 | Обозначение типа | ||||||||||||||||||||||
| МХ | модификация по номинальному току главных цепей: М1– 16 - 100 А; М2– 125 - 250 А; М3– 320 - 400 А |
||||||||||||||||||||||
| Х1Х2 | Условное обозначение числа полюсов и максимальных расцепителей тока в комбинации по зоне защиты: 33 – 3 полюса с расцепителями тока короткого замыкания, 34 – 3 полюса с расцепителями тока перегрузки и расцепителями тока короткого замыкания; 30 – три полюса без максимальных расцепителей тока (выключатели нагрузки) |
||||||||||||||||||||||
| X3X4 | Условное обозначение дополнительных сборочных единиц:
|
||||||||||||||||||||||
| X5 | Условное обозначение исполнения по виду привода: 1 – с ручным; 3 – с электромагнитным приводом (ПЭ) |
||||||||||||||||||||||
| X6 | Условное обозначение исполнения по дополнительным механизмам: 0 – отсутствует; 6 – устройство для запирания выключателя в положении «Отключено» — для выключателей с ручным приводом без РПД. |
||||||||||||||||||||||
| X7…А | Номинальный ток расцепителей выключателя | ||||||||||||||||||||||
| X8 | Уставка расцепителей тока короткого замыкания | ||||||||||||||||||||||
| X9… | Номинальное напряжение и род тока главной цепи: до 690 АС – для выключателей переменного тока; до 440 DС – для выключателей постоянного тока |
||||||||||||||||||||||
| X10… | Параметры независимого расцепителя (при его необходимости): номинальное напряжение и род тока | ||||||||||||||||||||||
| X11... | Параметры привода электромагнитного (при его необходимости): номинальное напряжение и род тока | ||||||||||||||||||||||
| УХЛ3 | Обозначение климатического исполнения и категории размещения | ||||||||||||||||||||||
| X12... | Вид приемки, условия поставки: АЭС – для поставок на АЭС; при отсутствии – приемка ОТК |
||||||||||||||||||||||
| КЭАЗ | Торговая марка. | ||||||||||||||||||||||
