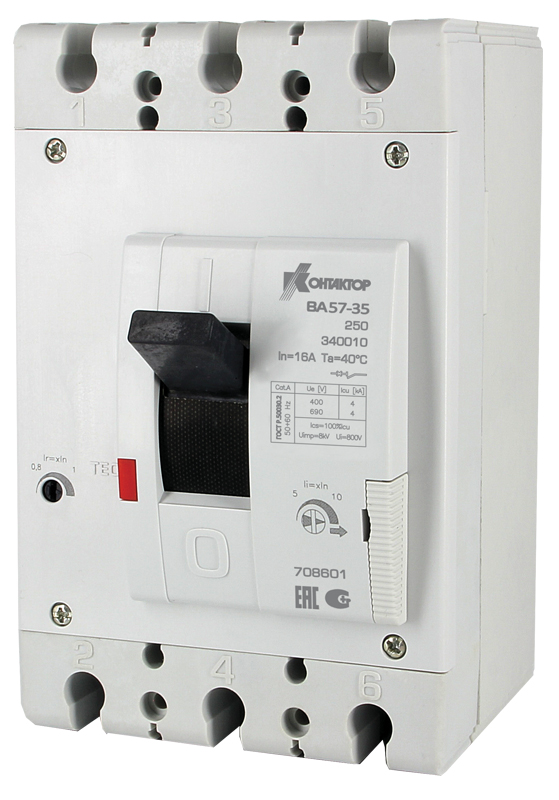

ВА57-35 Автоматический выключатель завод Контактор
Описание
Автоматические выключатели серии ВА57-35 на токи от 16 до 250 А предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, недопустимых снижениях напряжения, а также для нечастых оперативных включений и отключений электрических цепей. Сконструированы совместно с центром разработки Группы Легран в Италии в 2015 году.
Рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 690 В переменного тока частоты 50 и 60 Гц.
Отличительные особенности: модульная конструкция, габаритные размеры адаптированы под стандарты российского производства.
С помощью регулировочных винтов на корпусе автоматического выключателя ВА57-35 можно выбрать уставки защиты от перегрузки (Ir) 0,8 или 1 In и защиты от короткого замыкания (Ii) 5 или 10 In.
| ХАРАКТЕРИСТИКИ | ЗНАЧЕНИЯ | |
|---|---|---|
| Количество полюсов | 3 | |
| Номинальный ток выключателя In, А | 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160; 200; 250 | |
| Номинальное рабочее напряжение Ue, В | ~50 Гц | 690 |
| Номинальное напряжение изоляции Ui, В | 800 | |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 8 | |
| Номинальная рабочая наибольшая отключающая способность lcs в % к Icu | ~690 В | 100 |
| Износостойкость, циклов ВО (включения/отключения) | Общая | 10 000 |
| Электрическая при I = In | 2 500 | |
| Электрическая при I = 0,5 х In | 4 000 | |
| Тип максимального расцепителя | Тепловой | + |
| Электромагнитный | + | |
| Температура окружающей среды, °C | -50...+70 | |
| Исполнение | Стационарное | |
| Присоединение внешних проводников | Переднее | + |
| Способ монтажа | Шина | + |
| Кабель без кабельного наконечника | + | |
| Кабель с кабельным наконечником | + | |
| Вид привода | Ручной | + |
| Пригодность для разъединения | + | |
| Категория применения (EN 60947-2) | A | |
| Габаритные размеры, мм | Ширина | 112 |
| Высота | 175 | |
| Глубина | 92 | |
| Объём, дм3 | 1,8 | |
| Масса, кг | 2,2 | |
