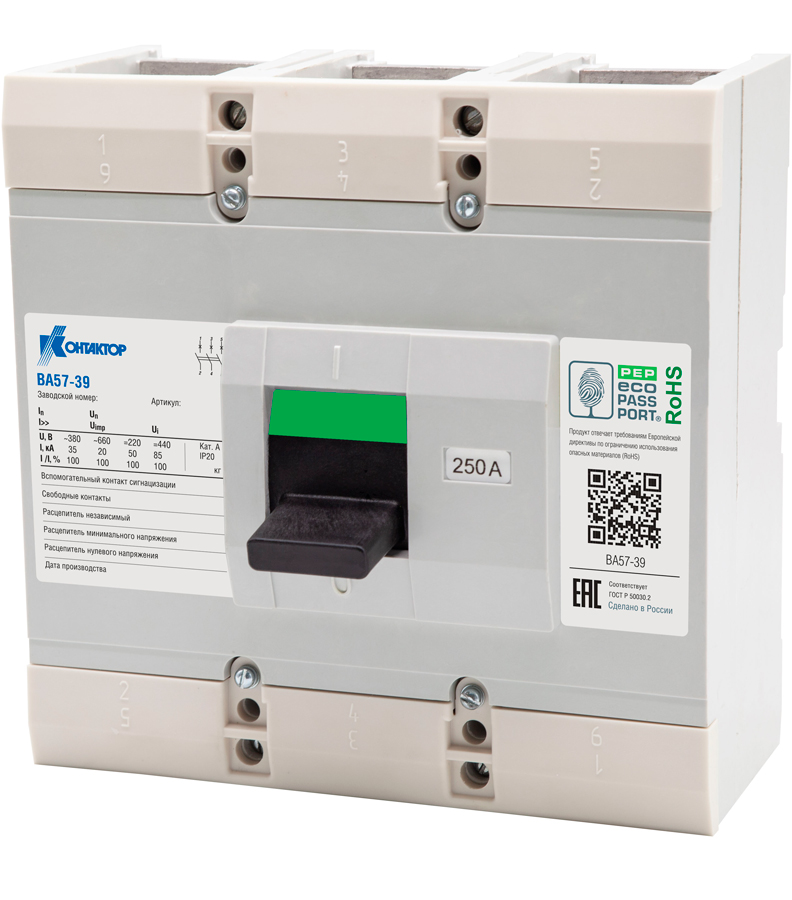

ВА57-39 Автоматический выключатель завод Контактор
ВА57-39 – это серия автоматических выключателей на токи от 250 до 630А
Описание
ВА57-39 – это серия автоматических выключателей на токи от 250 до 630А, с номинальным напряжением до 660 В переменного и 440 В постоянного тока, с предельной отключающей способностью до 85 кА и наиболее востребованным на рынке диапазоном уставок защиты в зоне токов короткого замыкания от 1250 до 6300 А.
Применение:
- Промышленность
- Электроэнергетика
- Жилая и коммерческая недвижимость
| Номинальный ток, А | 630 | |
| Номинальное напряжение | Переменный ток | 380/660 В 50/60 Гц |
| Постоянный ток | 220, 440 В | |
| Номинальные токи тепловых расцепителей | 250; 320; 400; 500; 630 А | |
| Уставки расцепителей тока короткого замыкания, А | 250 А AC | 1250; 1600; 2500; 3000 |
| 320 А AC | 1250; 1600; 2000; 2500; 3200; 4000 | |
| 400 А AC | 1250; 1600; 2000; 2500; 4000 | |
| 500 А AC | 1600; 2000; 2500; 5000 | |
| 630 А AC | 1250; 2000; 2500; 3200; 4000; 5000; 6300 | |
| 630 А AC ,без теплового расцепителя | 1250; 1600; 2000; 2500; 3200; 4000; 5000; 6300 | |
| 250 А DC | 1250; 1600; 2500 | |
| 320 А DC | 1250; 1600; 2000; 2500; 3200 | |
| 400 А DC | 1250; 1600; 2000; 2500; 4000 | |
| 500 А DC | 1600; 2000; 2500; 3000; 5000 | |
| 630 А DC | 2000; 2500; 3200; 4000; 5000 | |
| 630 А DC ,без теплового расцепителя | 1600; 2000; 2500; 3200; 4000 | |
| Номинальная предельная наибольшая отключающая способность, Icu, кА, при напряжении | 380 В AC | 35 |
| 660 В AC | 20 | |
| 220 В DC | 50 | |
| 440 В DC | 85 | |
| Номинальная рабочая наибольшая отключающая способность, Ics в % к Icu | 100 | |
| Номинальное импульсное выдерживаемое напряжение, Uimp, кВ | Главной цепи | 8 |
| Вспомогательных цепей и цепей управления | 6 | |
| Номинальное напряжение по изоляции, Ui, В | 660 | |
| Износостойкость общая, циклов ВО | 8000 | |
| Износостойкость общая под нагрузкой, циклов ВО | 1500 | |
| Температура окружающей среды, °С | -50 ÷ +55 | |
